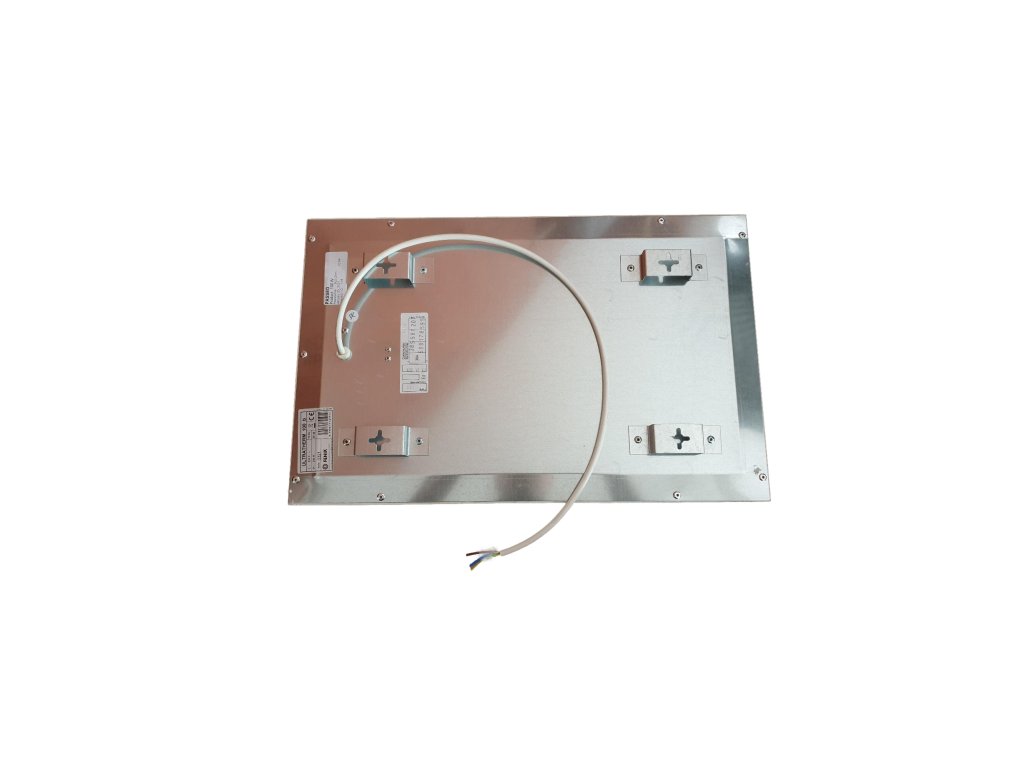

Ultratherm Sálavý panel 330W hnedý, 1250x320x30 mm

• Fungujú na rovnakom princípe ako keramické lampy, ale s nižšou teplotou rozloženou na väčšiu plochu.
• Panely sa zvyčajne umiestňujú na strop alebo stenu vykurovaného priestoru.
• Pri izbovej teplote 20 °C je povrchová teplota panelu približne 80 °C, v chladnom alebo vetranom prostredí môže povrchová teplota klesnúť na výrazne nižšiu hodnotu.
• Panel je vybavený tepelnou poistkou na ochranu panelu pred prehriatím; napájanie 230 V/50 Hz; trieda ochrany I; trieda ochrany IP 44
• Rozmery: 1250*320*30 mm
• Príkon 330 W

Projektovanie sálavého vykurovania
1. Dimenzovanie
Ak sálavé panely slúžia ako hlavný zdroj vykurovania, potrebný výkon vychádza z
normového výpočtu tepelných strát jednotlivých miestností podľa ČSN 06 0210 alebo
ČSN EN 12831. Vďaka špecifickým vlastnostiam sálavého vykurovania
by bolo teoreticky možné znížiť straty cez zasklené plochy približne o 10 % a
štandardne odporúčané teploty v miestnosti až o 2 °C. V skutočnosti sa však
odporúča zvýšiť inštalovaný príkon oproti výpočtu tepelných strát o 15-20 %, aby sa
zrýchlila dynamika nábehu vykurovacieho systému. Pre zónové (pásmové) elektrické sálavé
vykurovanie je možné použiť ČSN 06 0215, hoci účinnosť normy bola k 1.11.2000 zrušená
bez náhrady. Napriek tomu je možné dodržiavať pravidlá stanovené v tejto norme.
2. umiestnenie vykurovacích telies
Sálavé vykurovacie panely sa prednostne umiestňujú na strop (alebo do stropu)
konštrukcie a vždy tak, aby ich výkon vyrovnával bilanciu jednotlivých plôch - čím
väčšia plocha podlahy, tým väčšia plocha sálavých panelov - je výhodnejšie použiť viac
panelov s menším výkonom a pokryť tak vykurovaný priestor rovnomernejšie, ako sústrediť
výkon do menšieho počtu výkonnejších vykurovacích panelov. Vzdialenosť od zvislých konštrukcií
by nemala byť menšia ako 0,6 - 1 m a musí sa dodržať minimálna montážna
výška v závislosti od výkonu sálavého panelu.
Vykurovacie panely môžu byť umiestnené aj šikmo (smerovanie sálavého prúdu) alebo vo zvislej
polohe na obvodovej stene. Vertikálna poloha však zvyšuje konvekčnú zložku -
množstvo prenesenej energie ani účinnosť panela sa nemení, iba sa znižuje percentuálny
podiel prenosu tepla sálaním v prospech konvekcie. Zvýšenie konvekčnej zložky
je výhodné pre dynamiku nábehu, ale nevýhodou je zvýšenie rozdielu teplôt
vzduchu pri podlahe a pod stropom. Pri vertikálnej inštalácii sa nízkoteplotné sálavé panely
umiestňujú podobne ako bežné radiátory, t. j. spodná hrana
je približne 20 cm nad podlahou.
